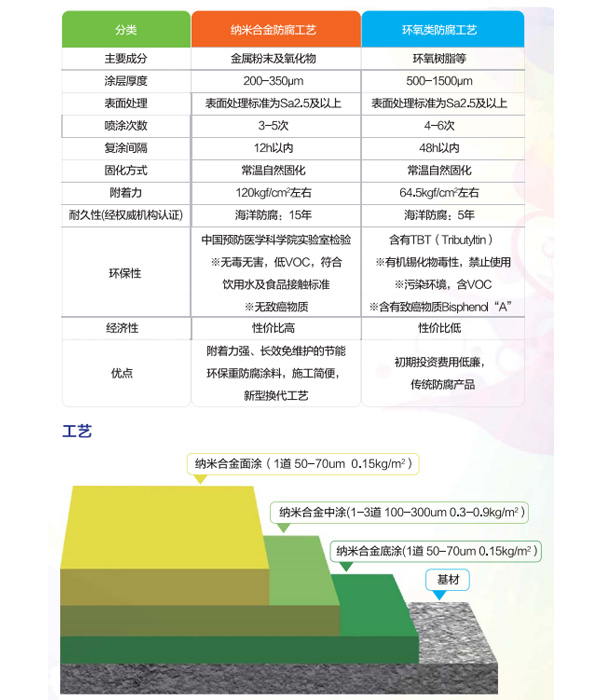

| 性能 |
标准 |
数据 |
| 铅笔硬度 |
三菱铅笔 |
摩擦2-3н无变化 |
| 附着力 |
GВT 5210 |
>=8 |
| 耐二甲苯,酒精性(常温, 6个月) |
KS M 5307 |
不起泡、不生锈、不开裂、不脱落 |
| 耐原油性(60℃, 6个月) |
KS M 5307 |
不起泡、不生锈、不开裂、不脱落 |
| 表面电阻率(Ω) |
GB/T 1410 |
10^8-10^11 |
| "耐热水性(90-100℃, 48小时） |
GB/T 1733 |
不起泡、不生锈、不开裂、不脱落 |
| 耐碱性(5%, NaOH, 720小时,常温) |
GB/T 9274甲法 |
不起泡、不生锈、不开裂、不脱落 |
| 耐酸性(5%, H2SO4, 720小时) |
GB/T 9274甲法 |
不起泡、不生锈、不开裂、不脱落 |
| 耐盐水(5%, Nacl, 720小时) |
GB/T 9274甲法 |
不起泡、不生锈、不开裂、不脱落 |
| 耐汽油性(60℃ 720小时) |
SY/T 0319 |
不起泡、不生锈、不开裂、不脱落 |
| 盐雾加速试验(1000小时). |
GB/T 1771 |
不起泡、不生锈、不开裂、不脱落 |
| 冻融循环(5个循环) (级) |
SY/T 0320 |
合格 |
| 耐候性加速试验(2000小时) |
GB/T 1865 |
不起泡、不开裂、不脱层、允许1级变色、1级失光和1级粉化 |
|
Grade |
Chemical composition(%) |
|||||
| Si |
Al |
Ca |
P |
S |
C |
|
|
min |
max |
|||||
|
75 |
75 |
1.5 | 1 | 0.04 | 0.02 | 0.2 |
|
72 |
72 |
2 | 1 | 0.04 | 0.02 | 0.2 |
|
70 |
70 |
2 | 1 | 0.04 | 0.02 | 0.2 |
|
65 |
65 |
2 | 1 | 0.04 | 0.02 | 0.2 |
| Size:0-3mm, 0-10mm, 10-50mm,10-100mm,
|
||||||
